海底重力测量精度的影响因素及评价方法

吴治国 刘洪波 臧凯 张宁 胡蕾 王玉敏

吴治国,刘洪波,臧凯, 等. 海底重力测量精度的影响因素及评价方法[J]. 华北地震科学,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
引用本文: 吴治国,刘洪波,臧凯, 等. 海底重力测量精度的影响因素及评价方法[J]. 华北地震科学,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
WU Zhiguo,LIU Hongbo,ZANG Kai, et al. Influencing Factors and Evaluation Methods of Submarine Gravity Survey Accuracy[J]. North China Earthqauke Sciences,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
Citation: WU Zhiguo,LIU Hongbo,ZANG Kai, et al. Influencing Factors and Evaluation Methods of Submarine Gravity Survey Accuracy[J]. North China Earthqauke Sciences,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001

海底重力测量精度的影响因素及评价方法

doi: 10.3969/j.issn.1003-1375.2020.02.001
基金项目: 山东省自主创新及成果转化专项项目(新兴产业)(2015ZDXX0501A01)
详细信息
    作者简介:

    吴治国(1991—),男,山西朔州人,工程师,主要从事海洋地球物理工作. E-mail:1570062837@qq.com

  • 中图分类号: P631.1

Influencing Factors and Evaluation Methods of Submarine Gravity Survey Accuracy

  • 摘要: 海底重力测量以其高精度、横向高分辨率等优势,完善了海洋勘探技术体系,为基础地质研究、资源勘查、重大工程建设、大地水准面精化等提供支持。通过在渤海海域开展海底重力测量,取得了约15 000 km2的重力数据,对海底重力测量精度的影响因素及评价方法进行了研究。海底重力测量精度相比于陆域存在诸多干扰因素,主要受水深、海底底质、海况、平面和高程测量精度、近区地形改正等因素的影响。本文以测点布格重力异常值为评价指标,研究分析各项因素对海底重力测量精度的影响。结果表明:①超浅水域,环境干扰对海底重力测量精度影响较大;②海底底质较硬区域,重力测量精度较高;③风力对海底重力测量精度影响较小,引起的海浪、海流会有限地影响观测精度;④平面定位精度对海底重力测量精度影响相对较小;⑤高程是海底重力测量精度影响最大的因素;⑥海底地形平缓区域、近区地形改正对重力精度的影响可忽略不计。同时评估了相对重力值法、布格重力异常值法、重力异常插值法3种质量检查方法,研究揭示以布格重力异常值为指标的评价方法更具合理性,符合海底重力测量的特点。
  • 图  1  重力观测均方误差、最大偏差与水深关系图

    图  2  质检布格异常差值与水深关系分布图

    图  3  质检点布格异常差在不同海底底质分布图

    图  4  平面定位精度与海底重力测量精度相关曲线图

    图  5  坡度与近区地形改正值曲线图

    图  6  3种质量检查方法差值曲线图

    表  1  各水深段重力观测均方误差和最大偏差值统计表

    水深范围/m重力观测均方
    误差/(10−5 m/s2
    质量检查点最大
    偏差/(10−5 m/s2
    0~10±0.035±0.158
    10~20±0.021±0.077
    20~30±0.029±0.087
    30~40±0.014±0.034
    40~50±0.009±0.032
    50~60±0.022±0.052
    60~80±0.019±0.058
    下载: 导出CSV

    表  2  不同海底环境下重力仪测量精度统计表

    海底底质
    类型
    重力观测均方
    误差/(10−5 m/s2
    质量检查点最大
    偏差/(10−5 m/s2
    粉砂±0.036±0.158
    粘土质粉砂±0.049±0.140
    粉砂质黏土±0.015±0.020
    粉砂质砂±0.067±0.135
    细砂±0.035±0.118
    砂质粉砂±0.041±0.091
    下载: 导出CSV

    表  3  海浪与“SD值”关系表

    SD/格海浪(小)海浪(中)海浪(大)
    数量/个频率/%数量/个频率/%数量/个频率/%
    0<SD≤0.1 9010.1513823.7912054.55
    0.1<SD≤0.218020.2910718.45 4620.91
    0.2<SD≤0.321524.24 9917.07 2310.45
    0.3<SD≤0.414616.46 7412.76 9 4.09
    0.4<SD≤0.5 83 9.36 5810.00 4 1.82
    0.5<SD≤0.6 58 6.54 26 4.48 7 3.18
    0.6<SD≤0.7 34 3.83 13 2.24 6 2.73
    0.7<SD≤0.8 22 2.48 14 2.41 4 1.82
    0.8<SD≤3.0 59 6.65 50 8.62 1 0.45
    下载: 导出CSV

    表  4  重力仪倾角与“SD值”关系表

    SD/格0°<倾角≤1.5°1.5°<倾角≤2.0°2.0°<倾角≤3.0°3.0°<倾角≤12.0°
    数量/个频率/%数量/个频率/%数量/个频率/%数量/个频率/%
    0<SD≤0.17521.4910530.0011222.86 5611.24
    0.1<SD≤0.25816.62 6618.8610421.2210521.08
    0.2<SD≤0.36819.48 6919.71 9318.9810721.49
    0.2<SD≤0.36819.48 6919.71 9318.9810721.49
    0.3<SD≤0.44613.18 3710.57 6713.67 7915.86
    0.3<SD≤0.44613.18 3710.57 6713.67 7915.86
    0.4<SD≤0.529 8.31 25 7.14 37 7.55 5410.84
    0.5<SD≤0.618 5.16 17 4.86 21 4.29 35 7.03
    0.6<SD≤0.7 8 2.29 6 1.71 18 3.67 21 4.22
    0.7<SD≤0.814 4.01 6 1.71 9 1.84 11 2.21
    0.8<SD≤3.033 9.46 20 5.71 29 5.92 30 6.02
     注:表中倾角为海底重力仪在悬浮状态时受海流冲击产生的倾斜角度,倾角大小直观反映了海流强度。
    下载: 导出CSV

    表  5  重力仪倾角与“SD值”关系统计表

    指标0°<倾角≤1.5°1.5°<倾角≤2.0°2.0°<倾角≤3.0°3.0°<倾角≤12.0°
    SD平均值/格0.3470.2760.3040.346
    SD标准偏差/格0.3300.3100.3300.590
    下载: 导出CSV

    表  6  研究区平面定位精度及重力测量精度关系统计表

    研究海域位置比例尺最大
    水深/m
    控制网点
    平面精度/m
    仪器平面
    测量精度/m
    海流对海底
    重力仪冲击
    偏移距/m
    海底定位系
    统平面定位
    精度/m
    海底测点平面
    定位精度/m
    点位影响
    均方误差/
    (10−5 m/s2
    布格重力异常
    均方误差/
    (10−5 m/s2
    三山岛北部海域1∶20万16.90±0.72±1.66±2.39±3.00±0.002±0.079
    莱州湾海域1∶20万16.03±0.88±1.66±2.14±2.85±0.002±0.042
    庙岛群岛海域1∶20万84.65±1.98±1.66±5.25±5.85±0.004±0.072
    三山岛西部海域1∶5万14.96±0.06±1.66±1.69±2.37±0.001±0.079
    庙岛群岛海域1∶20万84.71±1.98±1.66±5.25±5.85±0.004±0.072
    庙岛群岛海域
    (水下定位)
    1∶5万84.71±1.98±1.66±1.40±2.48±0.002±0.072
    庙岛群岛海域
    (水下定位)
    1∶20万88.10±1.98±1.66±1.50±2.78±0.002±0.070
    下载: 导出CSV

    表  7  研究区高程精度及重力测量精度统计表

    研究海域
    位置
    比例尺最大水
    深/m
    控制网
    高程误
    差/m
    验潮仪
    引起误
    差/m
    海底重力仪
    压力传感器
    误差/m
    瞬时潮高
    均方误差/
    m
    海底测点
    高程均方
    误差/
    m
    布格改正
    均方误差/
    (10−5 m/s2
    布格重力
    异常均方
    误差/
    (10−5 m/s2
    布格改正均
    方误差与布
    格异常总误
    差绝对值比例
    三山岛北部海域1∶20万16.90±0.19±0.01±0.03±0.37±0.42±0.073±0.07992.4%
    莱州湾海域1∶20万16.03±0.16±0.01±0.03±0.12±0.20±0.024±0.04257.1%
    庙岛群岛海域1∶20万84.65±0.19±0.01±0.17±0.29±0.39±0.057±0.07279.2%
    三山岛西部海域1∶5万14.96±0.26±0.01±0.03±0.32±0.42±0.063±0.07979.7%
    庙岛群岛海域1∶20万84.71±0.19±0.01±0.17±0.29±0.39±0.057±0.07279.2%
    庙岛群岛海域
    (水下定位)
    1∶5万88.10±0.19±0.01±0.18±0.33±0.42±0.065±0.07090.3%
    下载: 导出CSV
  • [1] 熊盛青, 周锡华, 郭志宏, 等. 航空重力勘探理论方法及应用[M]. 北京: 地质出版社, 2010.
    [2] 黄谟涛, 翟国君, 管铮, 等. 海洋重力场测定及其应用[M]. 北京: 测绘出版社, 2005.
    [3] 胡平华, 赵明, 黄鹤, 等. 航空/海洋重力测量仪器发展综述[J]. 导航定位与授时, 2017, 4(4): 10-19.
    [4] 蔡劭琨. 航空重力矢量测量及误差分离方法研究[D]. 长沙: 国防科学技术大学, 2014: 1.
    [5] 陈义兰, 吴永亭, 刘晓瑜, 等. 渤海海底地形特征[J]. 海洋科学进展, 2013, 31(1): 75-82. doi:  10.3969/j.issn.1671-6647.2013.01.009
    [6] 温国义. 利用NOAA-AVHRR探讨中国北部海域的环流和悬浮泥沙沉积作用[D]. 青岛: 中国海洋大学, 2004.
    [7] 张海青. 浅谈山东海区气象海况的特点及海事部门着重加强的对策[J]. 天津航海, 2008(2): 60-62. doi:  10.3969/j.issn.1005-9660.2008.02.023
  • [1] 郭亚亚, 张玉林, 任俊峰, 王嘉琦.  河北省GNSS观测数据质量分析 . 华北地震科学, 2021, 39(3): 58-65. doi: 10.3969/j.issn.1003-1375.2021.03.009
    [2] 邓志岩, 宫长盛, 吴明耀, 郭志壮, 杜春红, 刘博.  丹东四道沟跨断层水准观测的数据分析及构造意义 . 华北地震科学, 2019, 37(1): 76-80. doi: 10.3969/j.issn.1003-1375.2019.01.013
    [3] 王燚坤, 陈俊, 李发, 李军辉, 何康, 裴红云, 李罡风.  安徽省地电阻率台网观测质量分析与改进技术 . 华北地震科学, 2018, 36(2): 58-65. doi: 10.3969/j.issn.1003-1375.2018.02.010
    [4] 董博, 纪春玲, 周安聘, 李凤, 张环曦, 赵雨晨, 刘静, 牛淑瑜.  基于VSP地震资料的品质因子提取方法 . 华北地震科学, 2016, 34(3): 61-67. doi: 10.3969/j.issn.1003-1375.2016.03.011
    [5] 盛光祖.  Pushover分析方法的发展及其在桥梁结构中的应用 . 华北地震科学, 2008, 26(4): 25-30.
    [6] 侯彦珍, 王永才, 张根深.  土壤气氡测量影响因素的初步研究 . 华北地震科学, 1994, 12(2): 55-59.
    [7] 王启民, 童月华.  我国的高精度钻孔应变测量 . 华北地震科学, 1987, 5(s1): 321-327.
    [8] 金安蜀, 弥铁强.  地震预测的统计评分 . 华北地震科学, 1987, 5(1): 67-73.
    [9] 李家正, 郑利红.  火车运输重力联测方法精度评价 . 华北地震科学, 1986, 4(4): 72-78.
    [10] 燕志强.  呼和浩特2#、乌加河水点干扰因素的分析 . 华北地震科学, 1985, 3(3): 84-85.
  • 加载中
图(6) / 表 (7)
计量
  • 文章访问数:  1745
  • HTML全文浏览量:  700
  • PDF下载量:  10
出版历程
  • 收稿日期:  2020-03-12
  • 网络出版日期:  2020-08-08
  • 刊出日期:  2020-04-01

海底重力测量精度的影响因素及评价方法

doi: 10.3969/j.issn.1003-1375.2020.02.001
    基金项目:  山东省自主创新及成果转化专项项目(新兴产业)(2015ZDXX0501A01)
    作者简介:

    吴治国(1991—),男,山西朔州人,工程师,主要从事海洋地球物理工作. E-mail:1570062837@qq.com

  • 中图分类号: P631.1

摘要: 海底重力测量以其高精度、横向高分辨率等优势,完善了海洋勘探技术体系,为基础地质研究、资源勘查、重大工程建设、大地水准面精化等提供支持。通过在渤海海域开展海底重力测量,取得了约15 000 km2的重力数据,对海底重力测量精度的影响因素及评价方法进行了研究。海底重力测量精度相比于陆域存在诸多干扰因素,主要受水深、海底底质、海况、平面和高程测量精度、近区地形改正等因素的影响。本文以测点布格重力异常值为评价指标,研究分析各项因素对海底重力测量精度的影响。结果表明:①超浅水域,环境干扰对海底重力测量精度影响较大;②海底底质较硬区域,重力测量精度较高;③风力对海底重力测量精度影响较小,引起的海浪、海流会有限地影响观测精度;④平面定位精度对海底重力测量精度影响相对较小;⑤高程是海底重力测量精度影响最大的因素;⑥海底地形平缓区域、近区地形改正对重力精度的影响可忽略不计。同时评估了相对重力值法、布格重力异常值法、重力异常插值法3种质量检查方法,研究揭示以布格重力异常值为指标的评价方法更具合理性,符合海底重力测量的特点。

English Abstract

吴治国,刘洪波,臧凯, 等. 海底重力测量精度的影响因素及评价方法[J]. 华北地震科学,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
引用本文: 吴治国,刘洪波,臧凯, 等. 海底重力测量精度的影响因素及评价方法[J]. 华北地震科学,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
WU Zhiguo,LIU Hongbo,ZANG Kai, et al. Influencing Factors and Evaluation Methods of Submarine Gravity Survey Accuracy[J]. North China Earthqauke Sciences,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
Citation: WU Zhiguo,LIU Hongbo,ZANG Kai, et al. Influencing Factors and Evaluation Methods of Submarine Gravity Survey Accuracy[J]. North China Earthqauke Sciences,2020, 38(2):1-8. doi:10.3969/j.issn.1003−1375.2020.02.001
    • 地球重力场是地球重要的基本物理场之一,地球重力场测量对推动地球物理学、地球动力学、大地测量学、海洋测量学、空间科学等学科的发展具有重要作用[1-4]。海底重力数据对建立全球重力场模型至关重要,进行海洋基础地质研究、矿产资源勘查、重大工程建设选址、大地水准面精化等应用,具有不可比拟的精度优势。

      山东省物化探勘查院引进全球最先进的海底重力仪(简称“INO”),在山东省周边海域开展了浅海区海底重力测量工作,完成1∶5万~1∶25万浅海海底重力测量面积近15 000 km2,覆盖海岸线长约630 km,自海岸线向海域延伸约20 km (其中渤海海峡向海域延伸约70 km)。利用已形成的重力资料,研究了各类关联因素对海底重力测量精度的影响;同时针对海底重力测量工作的特殊性,提出了合理的质量检查精度评价方法。

    • 主要研究了水深、海底底质、海况、平面定位精度、高程测量精度、近区地形改正等因素对海底重力测量精度的影响。通过总结不同比例尺、不同海域实达布格重力异常精度,明确了海底重力测量不同因素的影响。

    • 本次研究区为渤海海域,为陆架浅海盆地,整个海底从辽东湾、渤海湾和莱州湾3个海湾向渤海中央浅海盆地及东部渤海海峡倾斜,坡度平缓,平均坡度0.130‰。渤海平均水深约18 m,最深处位于渤海海峡北部的老铁山水道,最深水深84 m[5]。研究区实测水深最大达88 m。

      浅海区海底重力测量与陆域、船载重力测量系统相比,存在水体波动对海底重力仪读数的影响。以10 m水深为间隔,统计0~80 m水深范围质量检查点,以布格重力异常值为评价指标,统计了各水深段重力观测均方误差和最大偏差值(表1),重力观测均方误差与水深关系曲线如图1所示。

      表 1  各水深段重力观测均方误差和最大偏差值统计表

      水深范围/m重力观测均方
      误差/(10−5 m/s2
      质量检查点最大
      偏差/(10−5 m/s2
      0~10±0.035±0.158
      10~20±0.021±0.077
      20~30±0.029±0.087
      30~40±0.014±0.034
      40~50±0.009±0.032
      50~60±0.022±0.052
      60~80±0.019±0.058

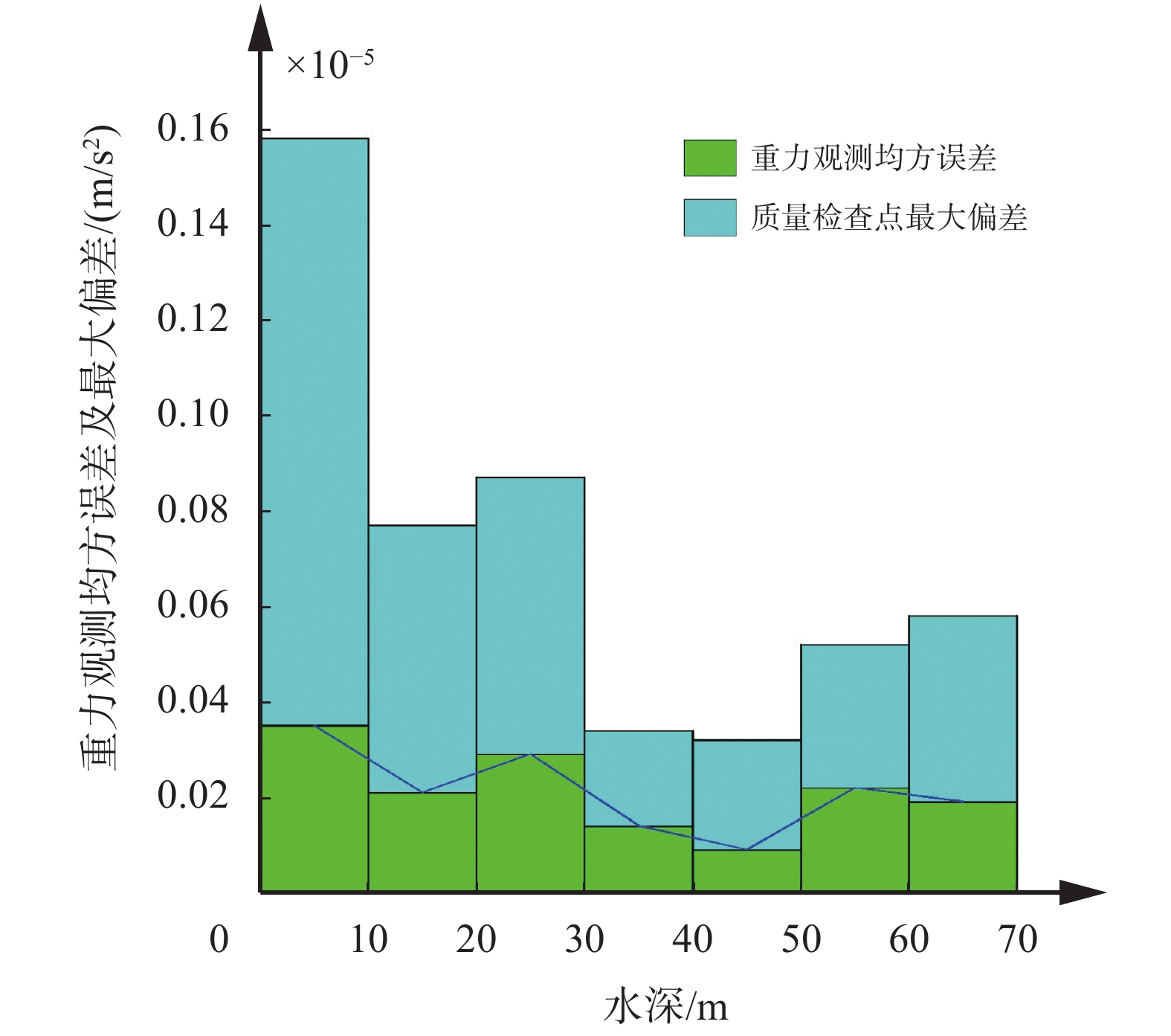

      图  1  重力观测均方误差、最大偏差与水深关系图

      对不同水深下的重力测量精度进行研究表明,0~10 m超浅水域测点重力观测均方误差为±0.035×10−5 m/s2,最大差值为±0.158×10−5 m/s2,明显大于其他水深。说明超浅水域表层浪涌纵向波动传递至海底,对重力仪影响较大。实际观测时,印证了该深度水域读数精度评价指标“SD值”(实时读数精度标准差)较大,海底重力仪读数时间比深水海域明显要长,重力仪读数精度较差。随水深增加,浪涌产生的波动能量迅速衰减,对重力仪读数影响减弱;当水深增加至40~50 m时,测点重力观测均方误差降至最低±0.009×10−5 m/s2;水深大于50 m,测点重力观测均方误差和最大差值又有变大趋势,这是由于浅海区50 m以深海域多为水道,水道内海流较大,对仪器冲击力较大,影响重力仪观测精度。绘制了质量检查点在水深平面图上的分布(图2),红点越大,表明差值越大,该图能较为直观地反映出水深与测点重力观测精度的对应关系。

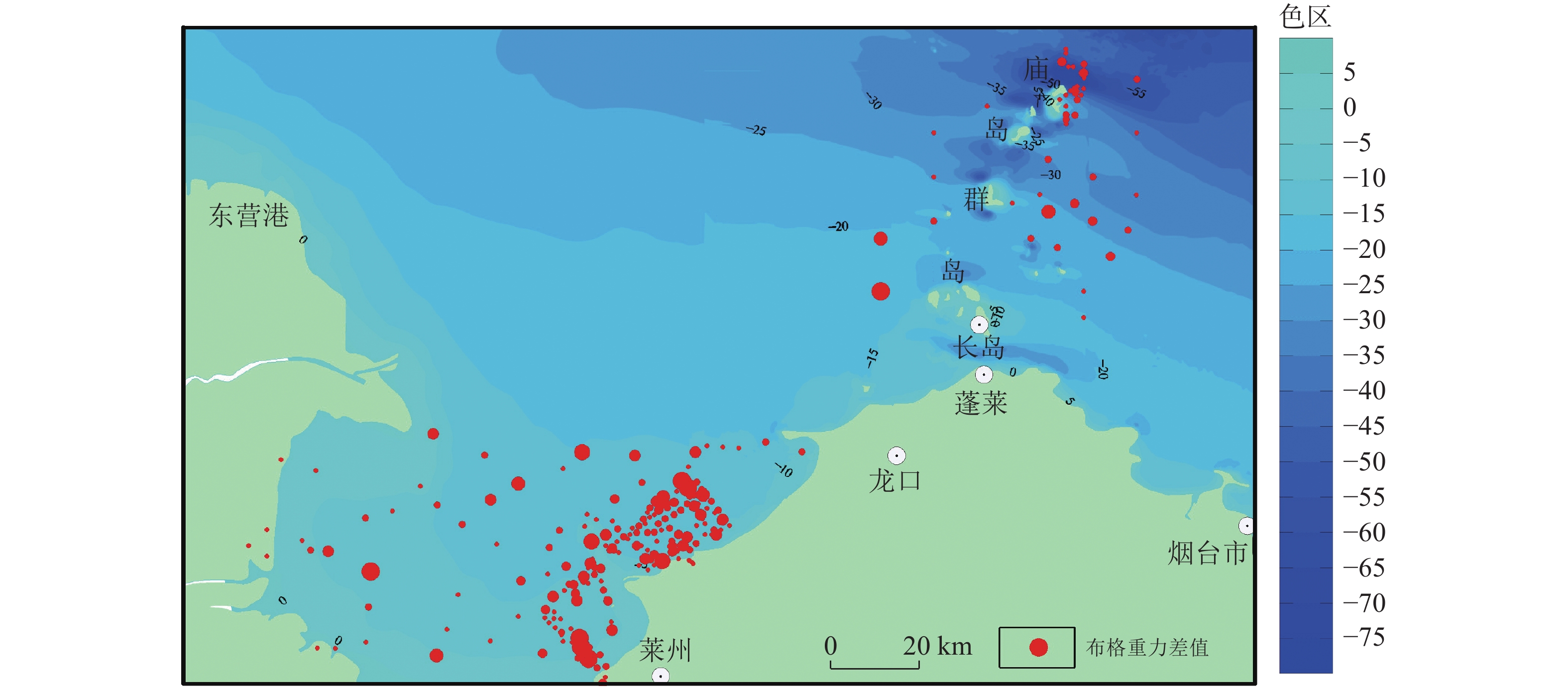

      图  2  质检布格异常差值与水深关系分布图

      总之,超浅水域水体波动对海底重力仪读数影响较大,致使海底重力仪读数稳定性差,从而影响海底重力仪的观测精度;随着深度增大,表层水体波动对仪器干扰减弱,局部深水区存在水道,海流较大,冲击干扰仪器读数。

    • 渤黄海研究区沉积物类型主要有粉砂、粘土质粉砂、粉砂质砂、粉砂质黏土和细砂[6]。为了减弱海流对重力仪冲击造成的影响,将所使用的海底重力仪吊笼增加配重,对于不同海底底质,在配重作用下,海底重力仪下陷时间不同,接触海底稳定性有所差异,影响海底重力仪的测量精度。统计了不同海底底质类型,测点重力观测均方误差和最大差值见表2,质量检查点差值分布如图3所示。

      表 2  不同海底环境下重力仪测量精度统计表

      海底底质
      类型
      重力观测均方
      误差/(10−5 m/s2
      质量检查点最大
      偏差/(10−5 m/s2
      粉砂±0.036±0.158
      粘土质粉砂±0.049±0.140
      粉砂质黏土±0.015±0.020
      粉砂质砂±0.067±0.135
      细砂±0.035±0.118
      砂质粉砂±0.041±0.091

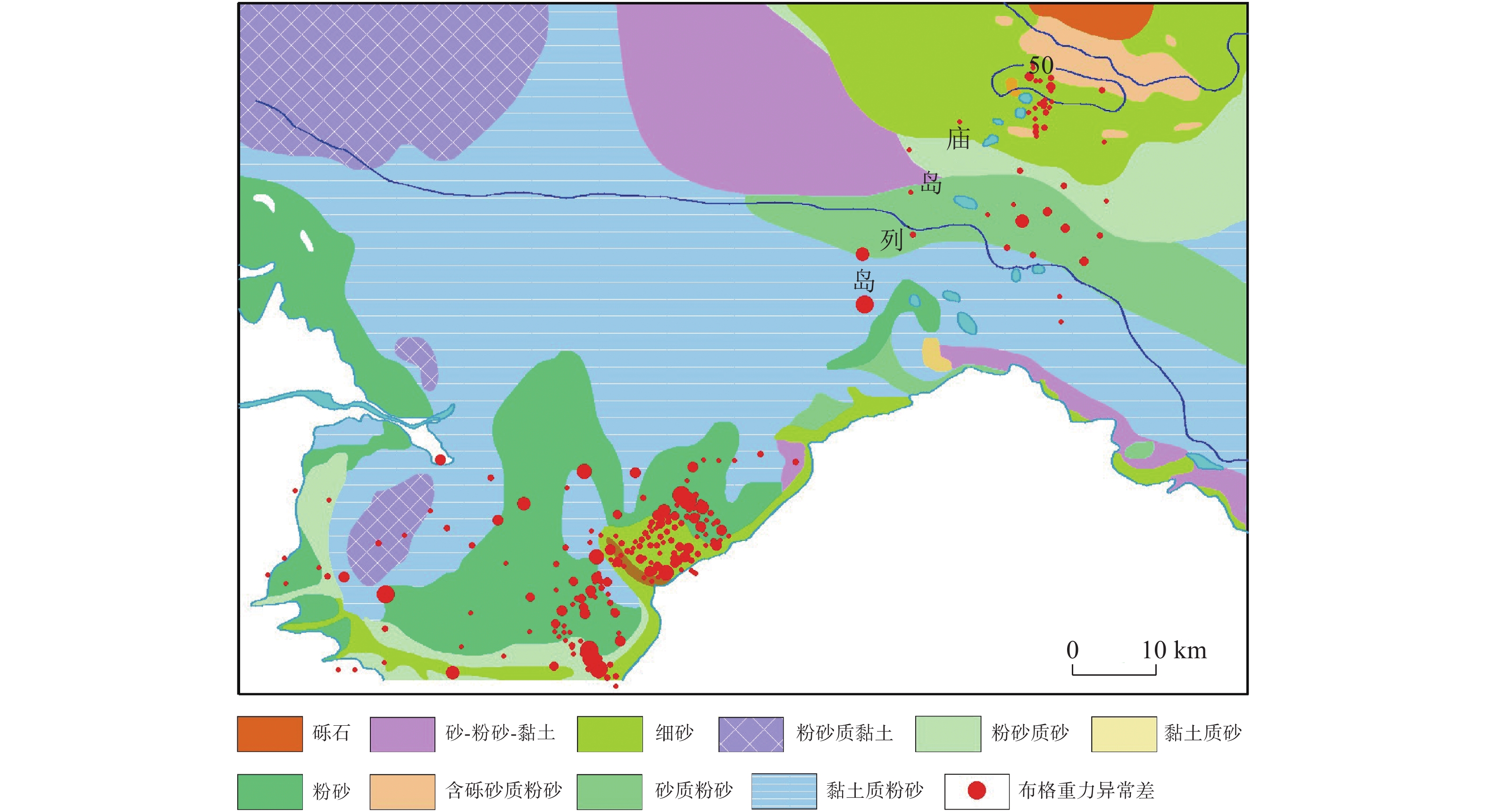

      图  3  质检点布格异常差在不同海底底质分布图

      表2图3可以看出,海底重力仪的读数精度与海底底质关系密切。粉砂质砂、粘土质粉砂和砂质粉砂底质,重力测量精度最差;粉砂和细砂底质,重力测量精度相对高些;而粉砂质黏土底质稳定,重力测量精度最高。海底底质变化的区域,底质不稳定,致使海底重力仪一直处于沉降状态,且沉降时间较长,重力仪的弹簧系统长时间处于摇摆状态,读数难度较大,影响重力仪观测精度。

      总之,弹簧系统观测精度与重力仪稳定性直接相关,重力仪重量不变,海底底质的硬度直接影响重力仪的稳定性。当海底底质较硬时,重力仪观测精度较高;反之,观测精度低。由砂至黏土测点重力观测均方误差明显升高。

    • 渤海海域冬、夏季风交替显著,10月至翌年3月盛行偏北季风,渤海年平均出现≥8级以上海风天数为70 d以上,主要集中在渤海海峡至龙口一带[7]。风力对海底重力测量不产生直接影响,而由海风形成的浪涌会对海底重力测量产生影响,且不同风力产生的浪涌大小不同。

      统计了6级以下风力条件下重力质量检查32点,重力观测均方误差±0.024×10−5 m/s2;6级以上风力质量检查15点,重力观测均方误差±0.015×10−5 m/s2

      以上统计结果表明,风力因素与海底重力测量精度不具有明显相关性,与船载重力测量方法相比,海底重力测量精度受风力影响较小。在超浅水域,对海底重力测量精度会产生一定的影响。在深水区仅会影响工作的安全性和效率。值得注意的是,不排除统计样本数较少的偶然性,且为安全考虑,野外工作最大风力不超过7级。

    • 由于海洋环境的复杂性,海底重力测量过程中的海浪、海流会直接影响重力观测精度。海底重力测量与陆地重力相同,一般通过实时观察重力仪显示的“SD值”来评价环境的影响。研究分析了每个重力测点开展工作时的海浪、海流等海况信息,并根据重力仪显示的“SD值”评价不同海况条件对重力测量的影响。

      当工作船抛锚固定后,在海风、海浪的叠加作用下,致使船体晃动。在海水深度小于5 m时,工作船的晃动会直接干扰重力仪读数;在海水深度大于5 m时,工作船的晃动对重力仪的直接作用力变小,但海浪会使通信和承重钢缆受力,传导至重力仪,对其产生干扰。另外,海流会直接冲击重力仪,较大海流甚至会导致海底重力仪产生晃动。当海底重力仪入水至海底的过程中,海流会使重力仪倾斜,实时检测仪器倾角,倾角越大,说明海流越大。海底重力仪下降过程中,海流对其冲击力不同,本次将仪器触底瞬间倾角大小(此时基本反映了海底底层流速对其的冲击力)进行分析研究。

      海浪、海流(以倾角大小表示)对“SD值”影响的统计结果,如表3表4所示。海浪等级分为小、中、大3个等级,“SD值”主要集中在0<SD≤0.4格范围内,且随着海浪强度的增大,“SD值”趋于变小。分析原因为远离海岸带时海浪相对变大,海水深度则普遍大于10 m,表层的海浪对海底重力仪影响变弱,因此,对“SD值”影响也不大。

      表 3  海浪与“SD值”关系表

      SD/格海浪(小)海浪(中)海浪(大)
      数量/个频率/%数量/个频率/%数量/个频率/%
      0<SD≤0.1 9010.1513823.7912054.55
      0.1<SD≤0.218020.2910718.45 4620.91
      0.2<SD≤0.321524.24 9917.07 2310.45
      0.3<SD≤0.414616.46 7412.76 9 4.09
      0.4<SD≤0.5 83 9.36 5810.00 4 1.82
      0.5<SD≤0.6 58 6.54 26 4.48 7 3.18
      0.6<SD≤0.7 34 3.83 13 2.24 6 2.73
      0.7<SD≤0.8 22 2.48 14 2.41 4 1.82
      0.8<SD≤3.0 59 6.65 50 8.62 1 0.45

      表 4  重力仪倾角与“SD值”关系表

      SD/格0°<倾角≤1.5°1.5°<倾角≤2.0°2.0°<倾角≤3.0°3.0°<倾角≤12.0°
      数量/个频率/%数量/个频率/%数量/个频率/%数量/个频率/%
      0<SD≤0.17521.4910530.0011222.86 5611.24
      0.1<SD≤0.25816.62 6618.8610421.2210521.08
      0.2<SD≤0.36819.48 6919.71 9318.9810721.49
      0.2<SD≤0.36819.48 6919.71 9318.9810721.49
      0.3<SD≤0.44613.18 3710.57 6713.67 7915.86
      0.3<SD≤0.44613.18 3710.57 6713.67 7915.86
      0.4<SD≤0.529 8.31 25 7.14 37 7.55 5410.84
      0.5<SD≤0.618 5.16 17 4.86 21 4.29 35 7.03
      0.6<SD≤0.7 8 2.29 6 1.71 18 3.67 21 4.22
      0.7<SD≤0.814 4.01 6 1.71 9 1.84 11 2.21
      0.8<SD≤3.033 9.46 20 5.71 29 5.92 30 6.02
       注:表中倾角为海底重力仪在悬浮状态时受海流冲击产生的倾斜角度,倾角大小直观反映了海流强度。

      表4中,在海底重力仪倾角介于0°~3°的海流条件下,“SD值”主要在0~0.4格范围内,倾角在(3°,12°]时,“SD值”在(0,0.1]格范围内测点频率减少,“SD值”在(0.1,0.5]格范围内频率普遍增加。

      表5为重力仪倾角与“SD值”关系统计表,表中“SD平均值”与“SD值”标准偏差中的变化,说明海流对“SD值”影响明显,且“SD值”与海流强度表现出明显的正相关关系,而“SD值”是重力仪弹簧系统受干扰程度的直接表现,反映了重力仪的读数精度。因此,开展海底重力测量工作前,需考虑海流对重力精度的影响,在海流较大时,可通过增加单点观测时间或提高观测次数以减弱海流干扰,提高观测精度。

      表 5  重力仪倾角与“SD值”关系统计表

      指标0°<倾角≤1.5°1.5°<倾角≤2.0°2.0°<倾角≤3.0°3.0°<倾角≤12.0°
      SD平均值/格0.3470.2760.3040.346
      SD标准偏差/格0.3300.3100.3300.590
    • 平面定位精度主要包括控制测量精度、GNSS全球导航卫星系统定位精度、水下定位系统精度。表6统计了多个渤黄海研究区的平面定位实达精度,由于海流对仪器冲击会造成偏移,从表6中可以看出在研究区深水海域,采用水下定位系统能较大程度提高平面定位精度。当不使用水下定位系统时,海底测点平面定位均方误差与正常重力值正相关,平面定位误差最大为±5.85 m,影响正常重力值为±0.008×10−5 m/s2,对布格重力异常精度影响较小。

      表 6  研究区平面定位精度及重力测量精度关系统计表

      研究海域位置比例尺最大
      水深/m
      控制网点
      平面精度/m
      仪器平面
      测量精度/m
      海流对海底
      重力仪冲击
      偏移距/m
      海底定位系
      统平面定位
      精度/m
      海底测点平面
      定位精度/m
      点位影响
      均方误差/
      (10−5 m/s2
      布格重力异常
      均方误差/
      (10−5 m/s2
      三山岛北部海域1∶20万16.90±0.72±1.66±2.39±3.00±0.002±0.079
      莱州湾海域1∶20万16.03±0.88±1.66±2.14±2.85±0.002±0.042
      庙岛群岛海域1∶20万84.65±1.98±1.66±5.25±5.85±0.004±0.072
      三山岛西部海域1∶5万14.96±0.06±1.66±1.69±2.37±0.001±0.079
      庙岛群岛海域1∶20万84.71±1.98±1.66±5.25±5.85±0.004±0.072
      庙岛群岛海域
      (水下定位)
      1∶5万84.71±1.98±1.66±1.40±2.48±0.002±0.072
      庙岛群岛海域
      (水下定位)
      1∶20万88.10±1.98±1.66±1.50±2.78±0.002±0.070

      海底平面定位精度与水深正相关,水深越大,海底平面定位精度越差,在深水海域需采用水下定位系统提高平面定位精度,以满足规范要求。通过图4可以看出,平面定位精度对海底重力测量精度影响相对较小,但会影响平面成图和推断成果的位置准确性。

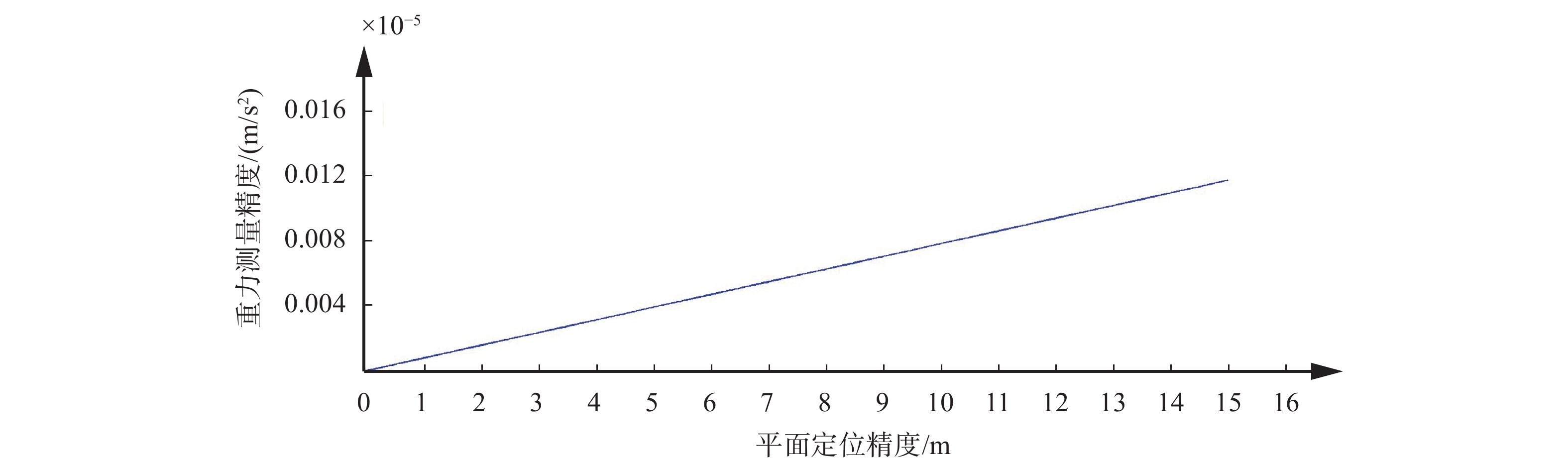

      图  4  平面定位精度与海底重力测量精度相关曲线图

    • 高程测量精度作为布格改正计算的重要参数,直接影响布格改正精度。高程测量精度主要包括控制测量精度、压力传感器测深精度、潮位改正精度、瞬时潮高均方误差。表7统计了多个渤黄海研究区的高程实达精度,可以看出,瞬时潮高均方误差对高程精度影响占比最大。而瞬时潮高均方误差主要与潮位改正算法有关,该算法受潮汐和潮流类型及其分布规律、验潮仪布设等因素影响,综合评判各因素综合影响,确定最弱潮位控制区,计算该区潮位改正误差,作为瞬时潮高均方误差,该误差与布格改正均方误差成倍数关系,最大程度影响重力测量精度。

      表 7  研究区高程精度及重力测量精度统计表

      研究海域
      位置
      比例尺最大水
      深/m
      控制网
      高程误
      差/m
      验潮仪
      引起误
      差/m
      海底重力仪
      压力传感器
      误差/m
      瞬时潮高
      均方误差/
      m
      海底测点
      高程均方
      误差/
      m
      布格改正
      均方误差/
      (10−5 m/s2
      布格重力
      异常均方
      误差/
      (10−5 m/s2
      布格改正均
      方误差与布
      格异常总误
      差绝对值比例
      三山岛北部海域1∶20万16.90±0.19±0.01±0.03±0.37±0.42±0.073±0.07992.4%
      莱州湾海域1∶20万16.03±0.16±0.01±0.03±0.12±0.20±0.024±0.04257.1%
      庙岛群岛海域1∶20万84.65±0.19±0.01±0.17±0.29±0.39±0.057±0.07279.2%
      三山岛西部海域1∶5万14.96±0.26±0.01±0.03±0.32±0.42±0.063±0.07979.7%
      庙岛群岛海域1∶20万84.71±0.19±0.01±0.17±0.29±0.39±0.057±0.07279.2%
      庙岛群岛海域
      (水下定位)
      1∶5万88.10±0.19±0.01±0.18±0.33±0.42±0.065±0.07090.3%

      布格重力异常均方误差由测点重力值均方误差、地形改正均方误差、正常重力值改正均方误差、布格改正均方误差组成,前三者的影响均有限。由布格改正均方误差占布格异常总误差的比例看,除莱州湾海域占比为57.1%外,其他海域占比达79%~92%,说明高程精度对海底重力测量精度影响最大,开展海底重力测量工作时,应依据潮汐和潮流类型及其分布规律,合理地布设验潮仪以及选择推算方法,提高瞬时潮高均方误差,进而提高布格重力异常精度。

    • 海底重力测量时,地形起伏较大的区域,应进行近区地形改正,但采用目前技术进行海底近区地形改正难度较大,一方面水深较深海域,海底重力测点难以准确定位;另一方面能够用于近区地形改正的大比例尺精细化海底地形图较为稀缺。

      该研究区地处渤海海域,渤海的整体海底地势由辽东湾、渤海湾、莱州湾向渤海海峡倾斜,莱州湾内海底地形极为平缓,而渤海海峡受到峡内众多岛屿及水道的影响,表现为沟脊相间的海底地形。因此,本次研究以海底斜面地形为例,建立海底斜面地形模型,计算不同坡角下的海底重力测量近区地形改正理论值(图5),以探讨海底重力测量近区地形改正的必要性。受目前海底地形图主流比例尺大小所限,近区地形改正半径设定为0~100 m。

      图  5  坡度与近区地形改正值曲线图

      山东周边海域中,渤海平均坡降0.13‰,黄海平均坡降0.39‰,水道区域坡降可达10‰~35‰(约0.6°~2.0°)。渤黄海域,以水道区域最大坡度角2.0°计算,近区地形改正值为0.002×10−5 m/s2,对海底重力测量精度影响极小,可不进行近区地形改正。

    • 海底重力测量质量检查工作应按“一同三不同”(同点位、不同闭合单元、不同仪器、不同操作员)方式进行,但海底重力测量质量检查与陆地有所不同,受当前技术所限,海底无法建立标志物,且工作船抛锚后受海流影响会产生移动,经试验,检查点与原测量点距离控制在15 m之内已属不易。因此,在质量检查时,海底重力仪无法准确到达原观测点位。且海面受潮汐影响不断地涨落,随时间变化,每个测点的原始观测点潮高、水深观测值和检查点也随之不同,因此,其“同点位”应包括定位误差的同点位。

      考虑海底重力测点观测误差影响因素,提出了3种质量检查方法,即相对重力值法(δ相对)、布格重力异常值法(δ布格)、重力异常插值法(δ插值),评估3种质量检查方法的优缺点。相对重力值法(δ相对)是通过零点位移改正后计算的相对重力值进行质量检查,陆域重力采用该方法。海底重力质量检查点与原始测量点位不一致会引起高程的变化,不同闭合单元测点的水深不同,由于重力值未经过高度、中间层等各项改正,从而影响到测点重力观测均方误差准确性。布格重力异常值法(δ布格)是经过零点位移改正和布格改正后计算的布格重力异常值进行质量检查。由于进行了高度改正、中间层改正,该方法从理论上消除了质量检查点与原始测量点位的高程和水深变化的影响。但在海底重力测量中,布格改正精度会受海底高程精度的影响。重力异常插值法(δ插值)是利用原观测点周边的布格重力异常值,根据质量检查点与原观测点坐标相对位置关系,以距离为权重,通过3个以上重力测点计算该质检点坐标位置的布格重力异常值,将原实际观测值和计算值进行对比。从理论上看,该方法的质量检查点与原始观测点平面坐标重合,但由于海底重力测量平面定位具有一定误差,其计算重力异常值引入了平面定位误差。

      用相对重力值法(δ相对)、布格重力异常值法(δ布格)、重力异常插值法(δ插值)分别计算了40个质量检查点与原始观测差值。采用3种方法测量的重力观测误差分别为±0.033×10−5 m/s2、±0.027×10−5 m/s2、±0.036×10−5 m/s2。3种质量检查方法观测与原始观测差值曲线见图6,3种评价方法计算的重力测量精度差异不大,且具有明显的同步性。用重力异常插值法进行质量检查时均方误差最大,其受重力场特征影响亦最为明显,尤其是在重力场梯级带上,用该方法进行质量检查时具有跳跃、离散的特点。通过3种质量检查方法对比,无论从理论上还是试验效果上,采用布格重力异常值法更合理,既包括了重力观测精度,又包括了定位精度、验潮及水深测量精度的一部分。

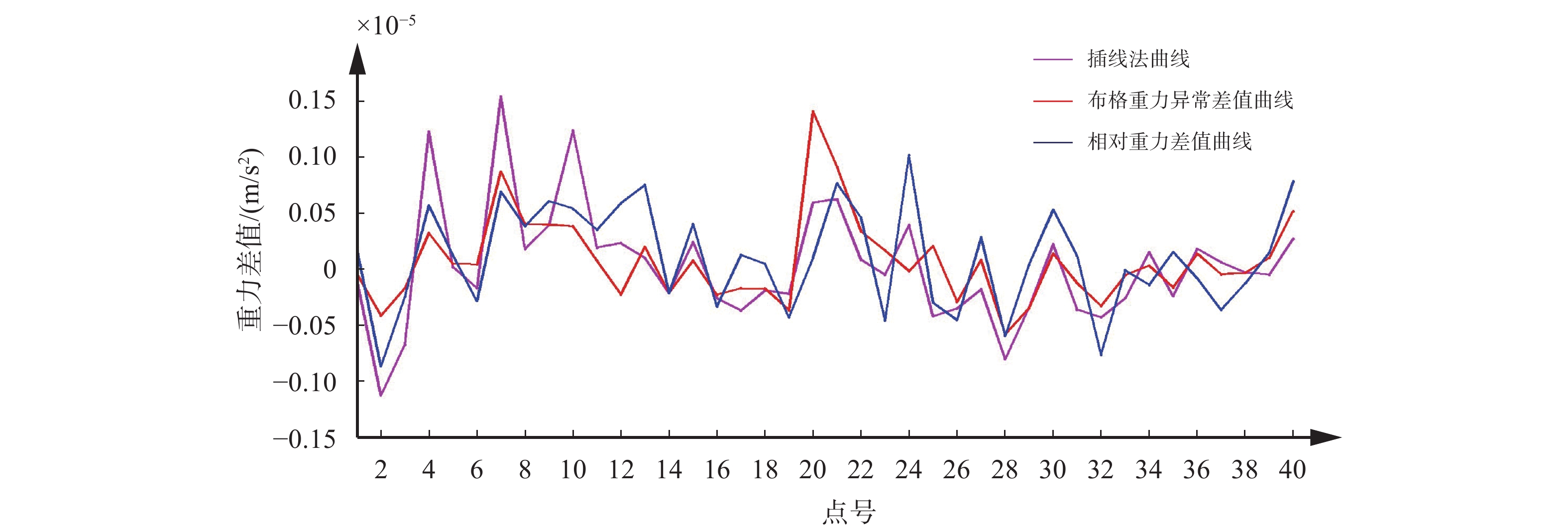

      图  6  3种质量检查方法差值曲线图

    • 通过总结不同比例尺、不同海域实达布格重力异常精度,明确了海底重力测量过程中不同因素的影响。①在超浅水域,环境干扰对海底重力测量精度影响较大;水深较大且存在水道区域,海流冲击对海底重力测量影响亦较大。②海底底质较硬区域,海底重力测量精度较高且效率较快。③安全作业范围内的风力,基本不影响海底重力测量精度;海浪、海流会在一定程度上影响观测精度,但只要多次重复观测能满足要求即可开展海底重力测量工作。④满足规范要求的平面定位精度对海底重力测量精度影响相对较小,但会影响平面成图和推断成果位置的准确性。⑤高程是海底重力测量精度影响最大的因素,最大程度提高高程测量精度是提高重力精度的关键,需依赖可靠的潮位改正算法和高精度的水深测量系统。⑥在渤黄海浅海区,海底地形较为平缓,近区地形改正对重力精度影响可忽略不计。

      评估了相对重力值法、布格重力异常值法、重力异常插值法3种质量检查方法,采用布格重力异常值法作为海底重力测量质量检查方法更合理,既包括了重力观测精度,又包括了定位精度、验潮及水深测量精度的一部分。
